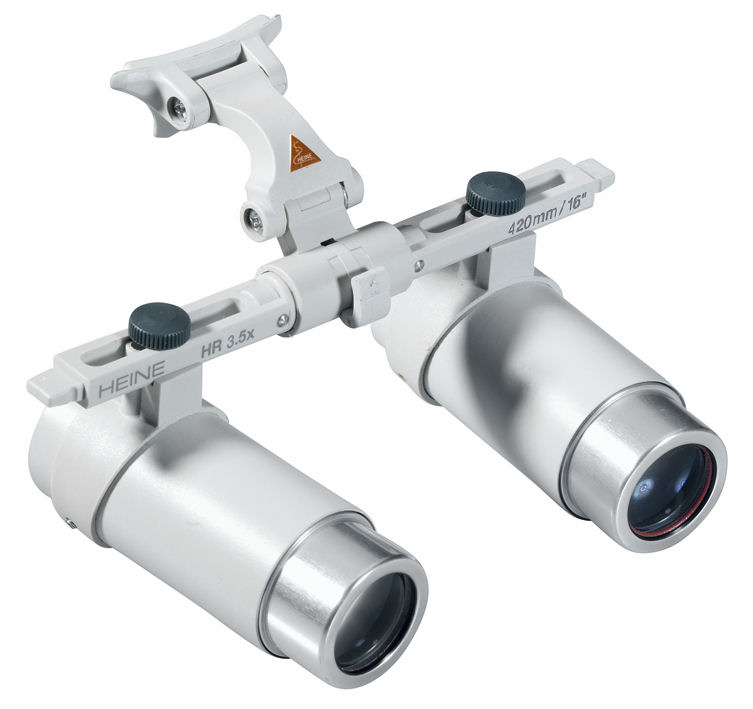

Sets für Heine HRP High Resolution Prismatic Binokularlupen mit i-View-Lupenträger:
- Achromatische Optike für gestochen scharfe, helle Bilder mit Farbkorrektur,
- extrem leicht (85g),
- wasserabweisend,
- individuelle Einstellung von linken umd rechtem Okular für perfekte PD-Justage,
- größtes Übersichtsfeld und größte Tiefenschärfe,
- i-View-Lupenträger: ermöglicht jeden Blickwinkel und die Lupe kann unabhängig von der optionalen Beleuchtung nach oben geschwenkt werden.
HEINE i-View®-schwenkbarer Lupenträger (Bedienungsanleitung)
- Kopfleuchte und Binokularlupe können unabhängig voneinander bewegt werden. Wird während der Untersuchung keine Vergrößerung benötigt, kann die Binokularlupe seitlich weggeklappt werden ohne die einmal gewählte Voreinstellung zu verändern. Die Beleuchtung bleibt unverändert auf den Punkt fixiert, wo das Licht benötigt wird. Der Synchronverstellmechanismus erlaubt eine einfache Einhandbedienung, um die Binokularlupe wieder in die exakt gleiche Position zurückzusetzen – d.h. sämtliche Voreinstellungen bleiben erhalten.
HEINE S-Frame® (Bedienungsanleitung)
- höchster Komfort durch modernes ergonomisches Design
- formbare Bügel und Nasenpads können jeder Kopf- und Gesichtsform individuell angepaßt werden
- Innovative Materialien: Karbon-Kinetium reduziert das Gewicht
- Widerstandsfähige Polycarbonat-Schutzgläser
- optionale "clip-in" Korrekturfassung für optische Korrekturgläser
HEINE®-Professional L Kopfband
- optimal für Brillenträger mit eigener Brille
- Ergonomisches Nasenpad für maximalen Tragekomfort während langer Behandlungen
- Voll einstellbar in Höhe und Weite - für jede Kopfform passend
- Hygienische, komfortable Lederpolster
HEINE S-Guard®-Spritzschutz (Bedienungsanleitung)
- schnelle und einfache Justierung der Binokularlupen auf dem Kopfband mit dem S-Guard Spritzschutz
- fester Sitz der Binokularlupe auf dem S-Guard Spritzschutz und die starre Verbindung zw. Kopfband und Nasenpad garantieren eine gleich bleibende Position der einmal gewählten Binokularlupeneinstellung
- ergonomisches Nasenpad sorgt zusätzlich für einen bequemen Sitz und eine optimale Position der Binokularlupe.
- Optionale "clip-in"-Korrekturfassung für optische Korrekturgläser
HEINE®-LED LoupeLight (Bedienungsanleitung)
- LED in HQ- liefert absolut homogenes und helles Licht mit getreuer Farbwiedergabe für präzise Diagnostik
- Kompakt und leicht (24g)
- Voll-Aluminiumgehäuse - schützt Linsen vor Staub und Schmutz, lange Lebenszeit
- schattenfreie Beleuchtung - stufenlos einstellbarer Beleuchtungswinkel für perfekten koaxialen Lichtstrahlt
- optionale Filter - Polfilter P2 für eine konstrastreichere Untersuchung sowie Gelbfilder zur Reduzierung des Blau-Anteils
- Technische Daten:
- Beleuchtung: bis zu 40.000 Lux bei einem Arbeitsabstand von 250mm
- Farbtemperatur: 4.500 Kelvin
- Lampenlebensdauer: - 50.000h
- Leuchtfeldeinstelllung: 81mm Ø bei 420mm, 95mm Ø bei 520mm
- Betriebsdauer: 17h mit mPack bei max. Helligkeit und Dauerbetrieb
HEINE®-MD 1000 Fiber Optik (F.O.) (Bedienungsanleitung)
- Äußerst lichtstarke Optik, kompaktes Design, koaxiale homogene Ausleuchtung
- Ultraleichtes, hochflexibles Lichtleitkabel mit Halteclips, 3m lang
- Leuchtkopf in Höhe und Neigung über ein Justierelement einstellbar
- einstellbare Leuchtfeldgröße, Steri-Hülse im Lieferumfang
- Lichtquelle: KH7000 F.O. Projektor
- Technische Daten:
- Beleuchtung: bis zu 35.000 Lux mit HK 7000 F.O. Projektor bei einem Arbeitsabstand von 250mm
- Farbtemperatur: 3.300 Kelvin
- Leuchtfeldeinstelllung: Leuchtfeld einstellbar auf 20 bis 70mm bei einem nominellen Arbeitsabstand von 200mm und 45 bis 180mm bei einem nominellen Arbeitsabstand von 500mmm
- Helligkeitsregler: stufenlose Helligkeitsregelung an der Lichtquelle
bei jedem der nachstehenden Sets kann zwischen folgenden Vergrößerungen/Arbeitsabständen gewählt werden:
Vergrößerung /
Arbeitsabstand in mm |
HRP 3,5x / 420 |
4x / 340 |
HRP 6x / 340 |
| Übersichtfeld in mm |
65 |
50 |
40 |
| Tiefenschärfe in mm |
60 |
40 |
30 |
Folgende Sets stehen zur Auswahl:
HRP Binokularlupen
mit i-View Lupenträger ... |
HRP 3,5x / 420mm |
HRP 4x / 340mm |
HRP 6x / 340mm |

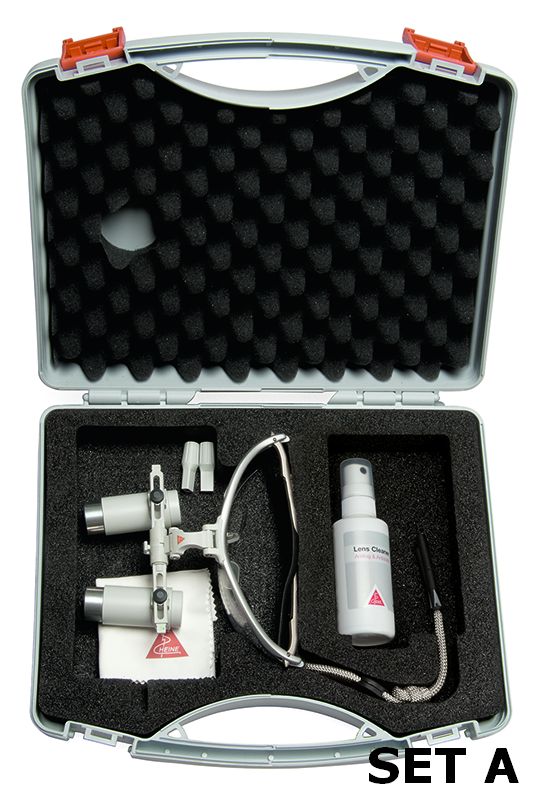

auf S-Frame,
Schutzgläser, 2 sterilisierbare Schwenkhebel, Halteband, Reinigungsflüssigkeit, Reinigungstuch, Koffer |
[SET A]
C-00032.430 |
[SET A]
C-000.32.431 |
[SET-A]
C-000.32.432 |

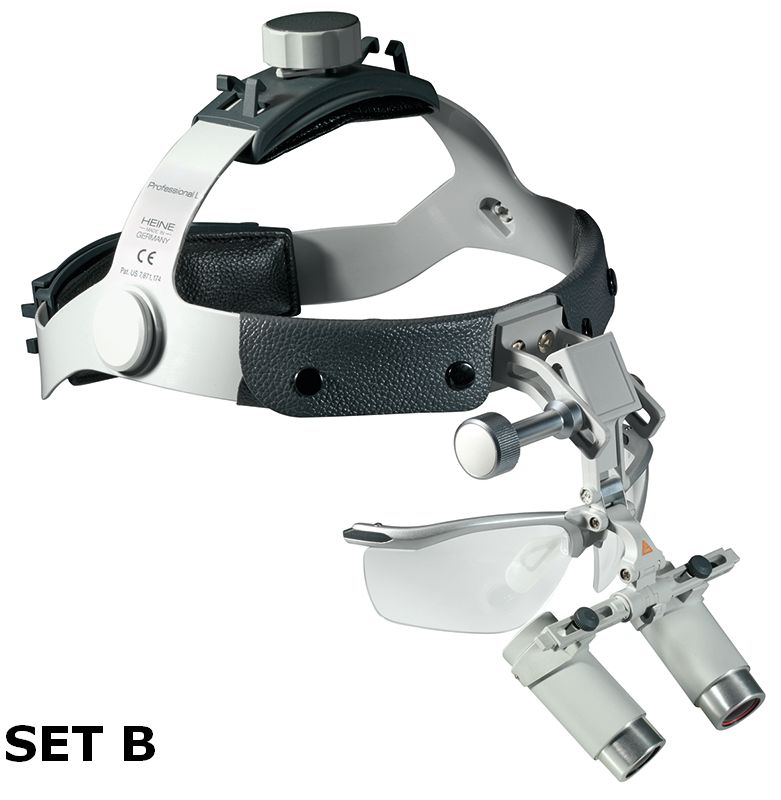

auf Kopfband Professional L, S-Guard Spritzschutz,
Schutzgläser, 2 sterilisierbare Schwenkhebel, Reinigungsflüssigkeit, Reinigungstuch |
[SET B]
C-000.32.440 |
[SET B]
C-000.32.441 |
[SET B]
C-000.32.442 |

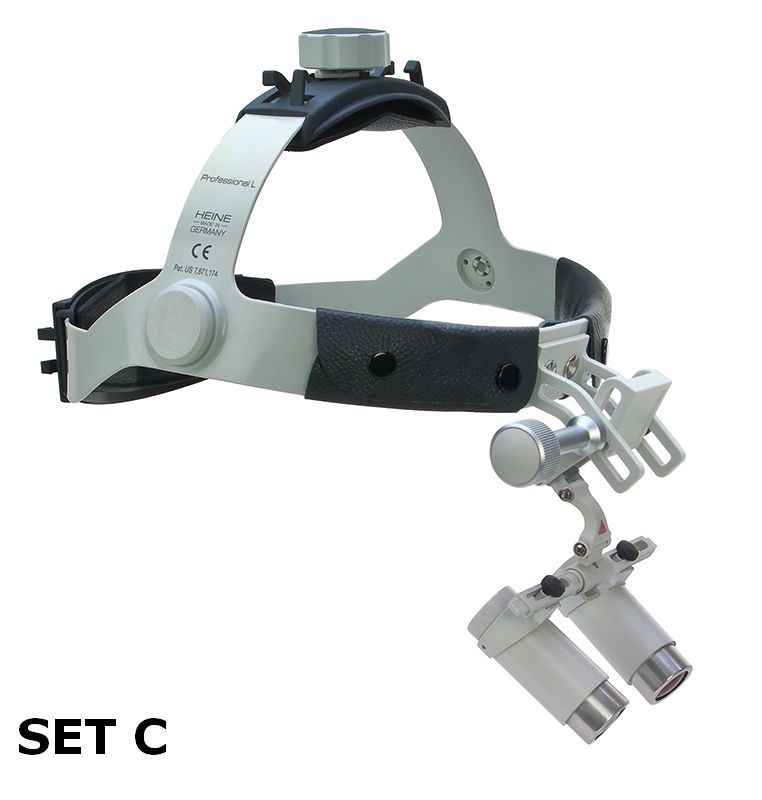

auf Kopfband Professional L,
2 sterilisierbare Schwenkhebel, Halteband |
[SET C]
C-000.32.840 |
[SET C]
C-000.32.841 |
[SET C]
C-000.32.842 |

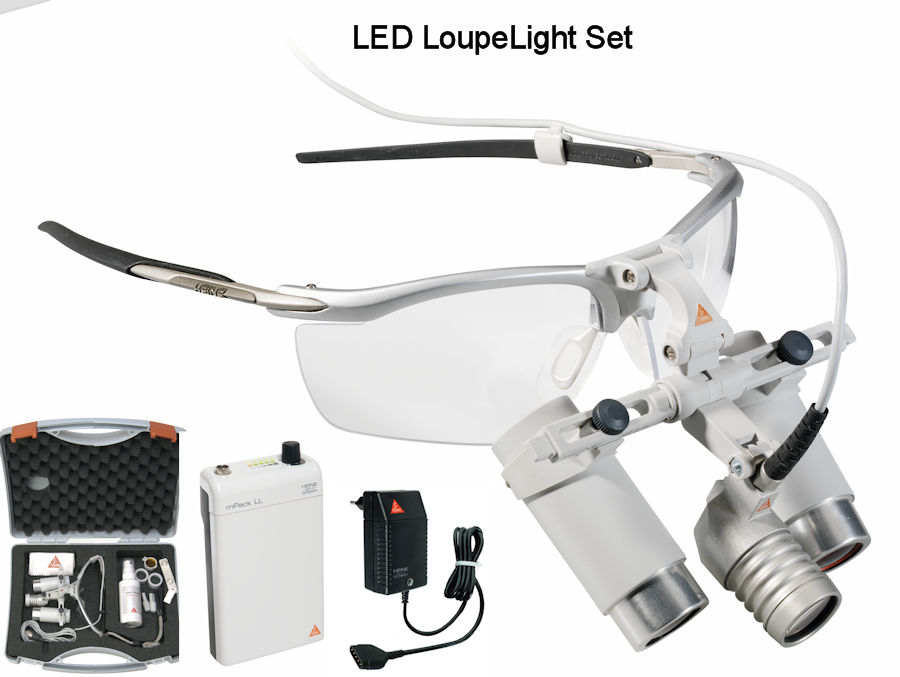

auf S-Frame, LED LoupeLight,
aufsteckbarer Gelbfilter, mPack LL mit Steckertrafo, Schutzgläser, 2 sterilisierbare Schwenkhebel, Halteband, Reinigungsflüssigkeit, Reinigungstuch, Koffer |
C-008.32.443 |
C-008.32.444 |
C-008.32.445 |

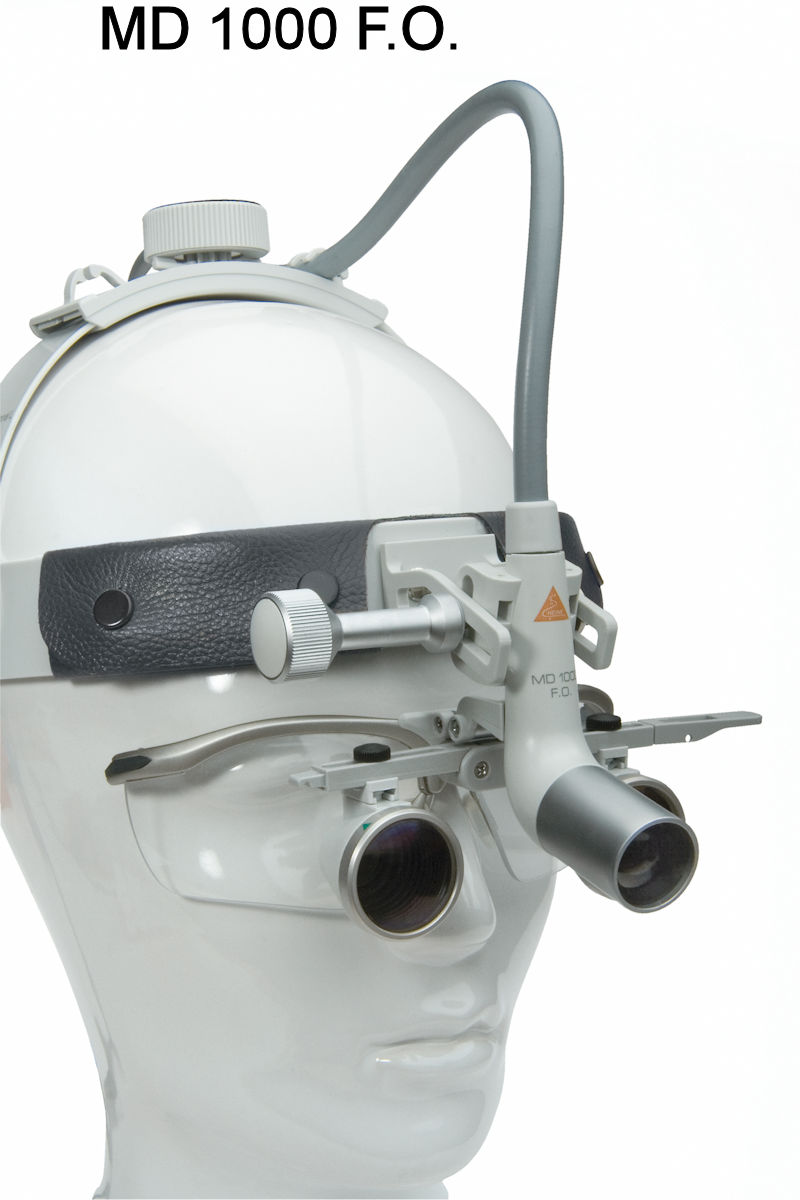

auf Kopfband Professional L, S-Guard Spritzschutz, MD 1000 F.O.
Reinigungsflüssigkeit |
J-003.31.247 |
J-003.31.248 |
J-003.31.249 |
Bedienungsanleitung:
HR/ HRP/ HR-C Binokularlupen
Lupen auswählen und richtig einstellen
Reinigungs- und Pflegehinweis für Binokularlupen
(Bildquelle: HEINE Optotechnik GmbH & Co. KG)
Wie findet man die richtige Lupe?
Wählen Sie die Vergrößerung
Wählen Sie die geringste Vergrößerung , die Ihre Anforderungen erfüllt. Je kleiner die Vergrößerung desto größer ist das Übersichtsfeld und desto einfacher wird die Lupe zu nutzen sein.
Wählen Sie die Optik
HR: hochauflösende achromatische Optiken mit ausgezeichneten optischen Eigenschaften (HR 2,5x Binokularlupen sind so einmalig durch das ideale Zusammenspiel von hoher Vergrößerung, Tiefenschärfe, großem Übersichtsfeld und einfacher Handhabung; besonders geeignet sind sie für Augenheilkunde, Dentalanwendungen und die plastische Chirurgie.)
HRP: hochauflösende prismatische Optiken mit ausgezeichneten optischen Eigenschaften für 3,5x Vergrößerung und höher
C: die ökonomische Variante
Wählen Sie den nominellen Arbeitsabstand
Dies ist ein individueller Wert, abhängig von der Größe des Anwenders und der Arbeitsposition. Je größer der Arbeitsabstand, desto größer das Übersichtsfeld
Wählen Sie die Tragevariante
Brillengestell oder Kopfband
Wählen Sie das Licht
koaxiales, helles Licht ist insbesondere bei der Verwendung von Lupen wichtig
