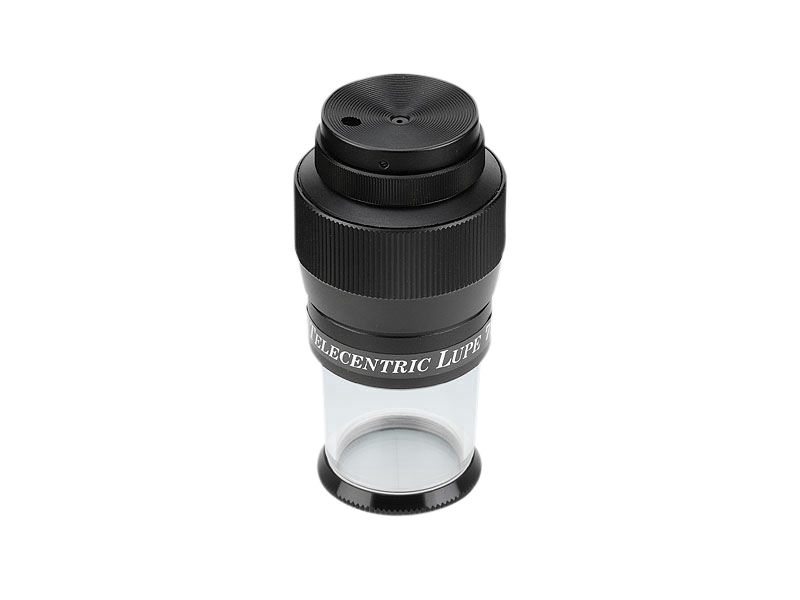

PEAK 1999 Telezentrische Messlupe, 7x

• Optik: 7x Vergrößerung, verzeichnungsfrei, telezentrisch: d.h. Linsensystemes ist mit einer kleinen Öffnung im Brennpunkt des Linsensystems versehen, durch die man nicht nur die Länge oder Breite von flachen Objekten, sondern auch von dreidimensionalen Objekten, wie etwa Kugeln, Zylindern usw. messen kann, ohne dass dabei Parallaxenfehler auftreten. Die Bauart dieser Messlupe entspricht im Prinzip einem teuren Profilprojektor. Das Linsensystem aus drei Elementen in zwei Gruppen ist speziell für diesen Zweck konzipiert worden.
• die Linsen sind mit einer Antireflexbeschichtung vergütet,
• stufenlose Fokussierung,

Zur Verwendung dieser Lupe stellen Sie zuerst den Abstand zwischen Skala und Linsensystem ein, indem Sie den gerändelten äußeren Tubus drehen, bis die Skala mit dem Auge scharf durch die Öffnung mit dem größten Durchmesser (3mm) erkannt wird, die mit dem drehbaren Ring an der Spitze der Lupe eingestellt werden kann. Positionieren Sie dann die Lupe so auf dem zu vermessenden Objekt, dass die Messskala mit ihm in Kontakt ist und lesen Sie auf der Skala die Länge ab. Die Skala über 20 mm Länge ist in Abschnitte von 0.1 mm unterteilt, sodass man die Länge von Objekten mit einer Fehlerquote von weniger als 0.03 mm ablesen kann. Bei der Vermessung dreidimensionaler Objekte sollte die Öffnung mit dem kleinsten Durchmesser (1 mm) oder besser die mit einem Schlitz von 0.5 mm Breite verwendet werden soll. Der Schlitz sollte senkrecht zu der Linie stehen, deren Länge gemessen werden soll. Auch in diesem Fall können die Teile des Objekts, die nicht in Kontakt mit der Skala sind, unscharf sein, da sie nicht richtig fokussiert sind. Dabei kann es jedoch bei der Längenmessung nicht zu Fehlern kommen, solange Sie den Mittenabstand der unscharfen Bilder messen, da durch die Eigenschaften des telezentrischen Systems die geringe Helligkeit der Bilder aufgrund der kleinen Öffnung durch eine höhere Beleuchtung des Objekts ausgeglichen werden kann.

Im Lieferumfang enthalten:

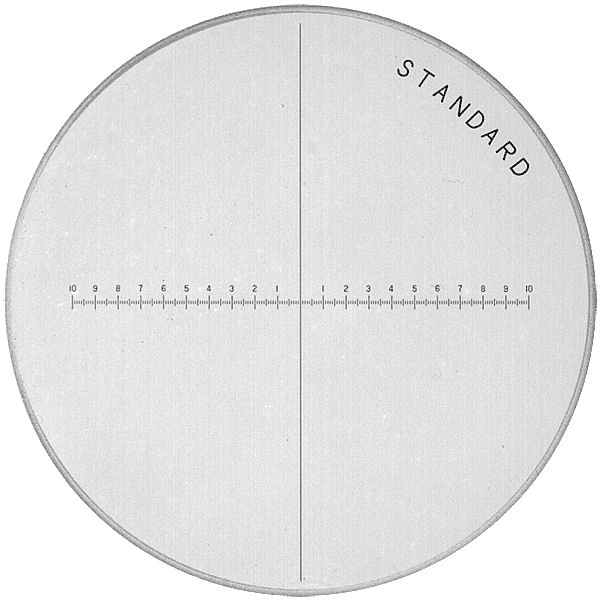

• Standard-Messschablone (Glasskala)
• hochwertiges Etui für sichere Aufbewahrung

Technische Daten:

• Messbereich Schablone: 20mm
• Skaleneinteilung: 0,1mm
• Sichtfeld: 20mm
• • Größe: ø38 x 74mm
  • Gewicht: 73g

Bei der Messlupe 1999 können alle Wechselskalen der Serie S-1975 genutzt werden.
