PEAK 2054-EIM Messmikroskop Alu-Standfuss, seitenrichtige Darstellung, 20x / 40x / 60x / 100 x
PEAK 2054-EIM Messmikroskop Alu-Standfuss, seitenrichtige Darstellung, 20x / 40x / 60x / 100 x
Artikel ist aktuell nicht verfügbar.

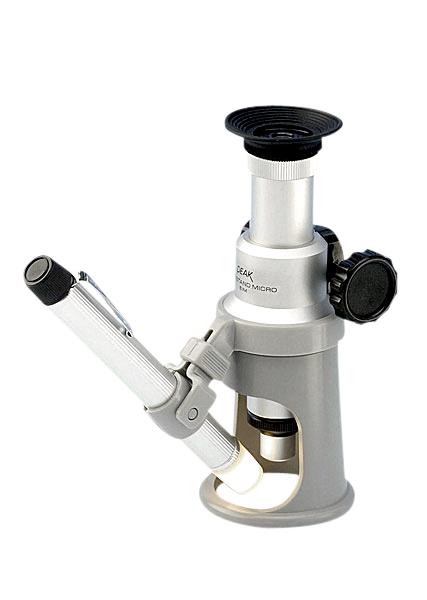

- Das Mikroskop Serie 2054 unterscheidet sich von der Serie 2034 durch seinen Aluminiumstandfuss sowie die veränderte Fokussierung. Die Fokussierung erfolgt durch das axiale Verfahren des Tubus mittels Zahnstangenantrieb.
- Der Vorteil gegenüber den Mikroskopen der Serie 2054 besteht in der seitenrichtigen Darstellung des Objektes. Ein zusätzliches Prisma kehrt den Strahlengang im Innern des Mikroskops um. Diese aufrechte Abbildung der Prüfstelle erleichtert das Auffinden von Fehlern.
- unkomplizierte Handhabung - einfach das Mikroskop auf das Messfeld aufsetzen, fokussieren - fertig.
- Fokussierung erfolgt durch das koaxiale Verdrehen des Tubus.
- Das optische System besteht aus einem Objektiv und einer Augenmuschel. Da alle Linsen beschichtet sind, können scharfe und kontrastreiche Bilder erzielt werden.
- Durch Drehen eines Einstellringes kann die Skala je nach Dioptr. des Betrachters eingestellt werden.
- Das Okular verfügt über eine 10fache Vergrößerung und die Brennebene ist mit einer Skala ausgestattet.
Brennebene befindet sich im Linsensystem, damit ist die Staubverschmutzung der Skala ausgeschlossen (Huygens-Okular).
Es sind sieben Arten von Objektiven erhältlich: 2x, 4x, 6x und 10x. Die zur jeweiligen Vergrößerung (Objektiv) zugehörigen Okulare mit integrierten Messskalen lassen sich einfach durch Herausziehen auswechseln. Sollen zusätzliche Objektive nur zur visuellen Kontrolle eingesetzt werden, benötigen Sie keine weiteren Okulare.
Die seitliche Beleuchtung ermöglicht Messungen auf dunklen Oberflächen oder in abgedunkelten Räumen. Für den Betrieb sind zwei 1,5-Volt-Mignon-Batterien erforderlich (nicht im Lieferumfang enthalten).
Geliefert wird das Mikroskop in einer gepolsterten Transportbox. Sie bietet für weitere vier Objektive, die als Zubehör lieferbar sind, sicheren Transportraum.
Im Lieferumfang enthalten: ein Transportbox, Standardskala sowie Beleuchtung
Optional Wechselobjektiv (Bestellung unter Zubehör Peak):
Die Objektive sind schraubbar, der Wechsel ist damit sehr einfach vorzunehmen. - In den serienmäßigen Transportboxen befinden sich bereits vier Vertiefungen für den sicheren Transport der Wechseloptiken.
Optional Wechselokulare mit Millimeter-Teilung (Bestellung unter Zubehör Peak):
Alle Okulare haben eine 10-fache Vergrösserung. Die eingebaute Skalierung ist in Abhängigkeit zum passenden Objektiv gerechnet.
Die Mikroskope der Serie PK2054-EIM mit ihren jeweiligen Vergrößerungen und Parameter:
| Typ |
PK2054-EIM-20 |
PK2054-EIM-40 |
PK2054-EIM-60 |
PK2054-EIM-100 |
Vergrößerung
|
20x |
40x |
60x |
100x |
| Sichtfeld |
7,2 mm |
3,6 mm |
2,4 mm |
1,45 mm |
| Messlänge |
6,0 mm |
3 mm |
2 mm |
1,2 mm |
| Skala |
0,1 mm |
0,05 mm |
0,02 mm |
0,01 mm |
Arbeitsabstand
|
36 mm |
18,7 mm |
10,8 mm |
5,7 mm |
numerische Aperatur
|
0,06 |
0,12 |
0,15 |
0,19 |
| Brennweite |
35 mm |
22 mm |
16,5 mm |
10,7 mm |
| Gewicht |
270g |
270g |
270g |
270g |
| Maße |
69 x 172mm |
69 x 172mm |
69 x 172mm |
69 x 172mm |
| Okular |
10-fach |
10-fach |
10-fach |
10-fach |
| Objektiv |
2-fach |
4-fach |
6-fach |
10-fach |
